Arclock

O časomíře

Lukostřeleckou časomíru jsme vyvinuli jako jednoduchou, levnou, ale dostatečně funkčně vybavenou a rozšiřitelnou alternativu k mnohem dražším “profesionálním” časomírám.

Cíle, které jsme si při vývoji stanovili, byly:

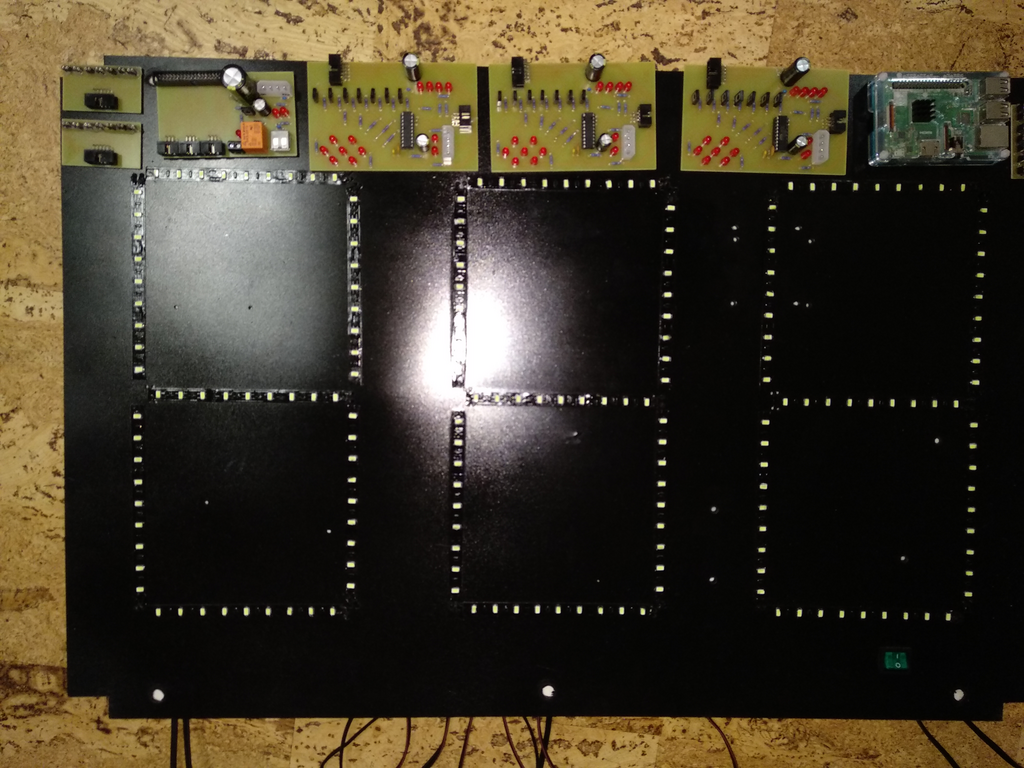

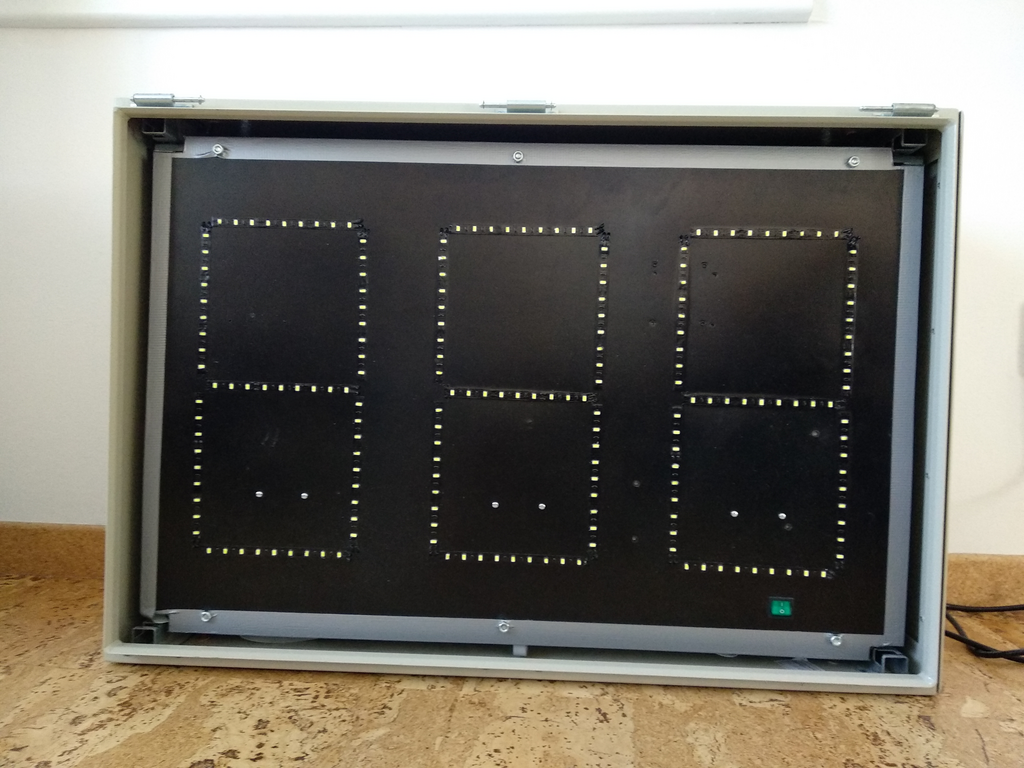

Použitelnost na venkovní střelnici. Velký displej z LED diod je, narozdíl od počítačového displeje, dobře čitelný na 90 metrů za všech světelných podmínek.

Minimalizace vnější kabeláže. Kabeláž na střelnici překáží, a jako každá mechanická komponenta, dělá hardwarový návrh složitějším a náchylnějším k poruchám. Kabeláž zároveň omezuje možnosti umístění a pohybu na střelnici. Proto jsou řídící signály přenášeny přes WiFi. Časomíru lze na otevřené střelnici ovládat až na 300 metrů, což ovšem závisí i na kvalitě antény v notebooku nebo mobilu.

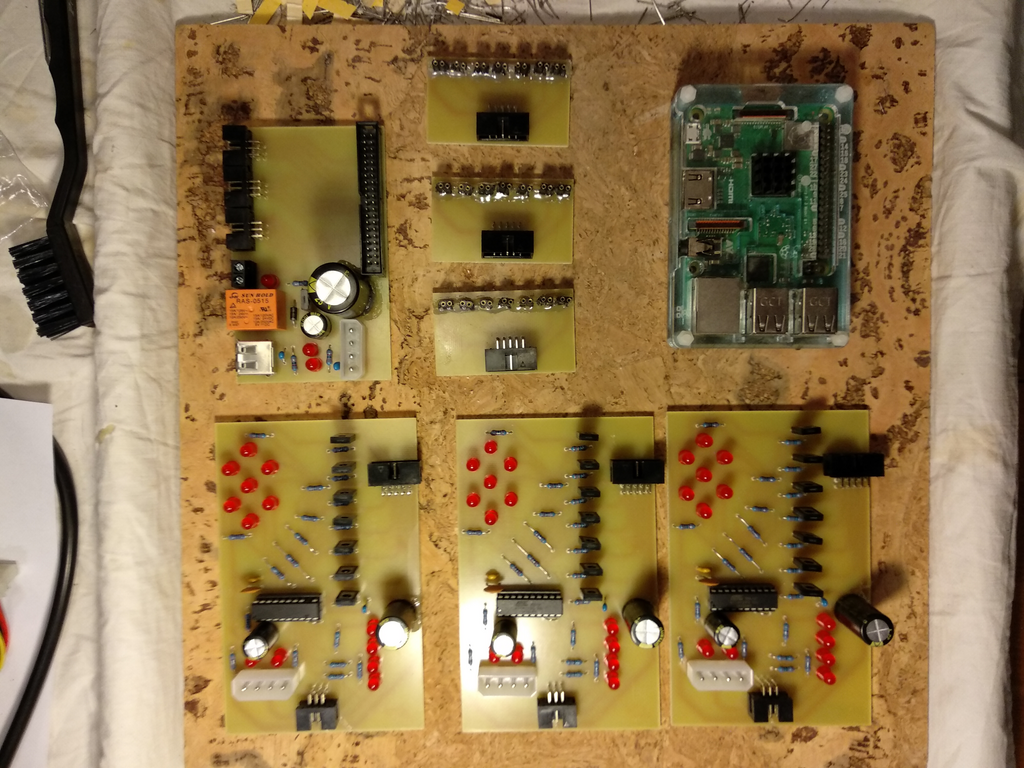

Softwarová i hardwarová rozšiřitelnost. Jádrem časomíry je standardní jednodeskový počítač Raspberry Pi s linuxovým operačním systémem. Zdrojové kódy řídícího software jsou otevřené a volně ke stažení. Vývoj je tedy stejný jako u jakékoliv aplikace na PC. Pokud někomu nevyhovuje dodaný řídící software, může vytvořit vlastní, třeba i pro jiné účely než je měření času, stačí-li ke splnění účelu tři sedmisegmentové číslicovky.

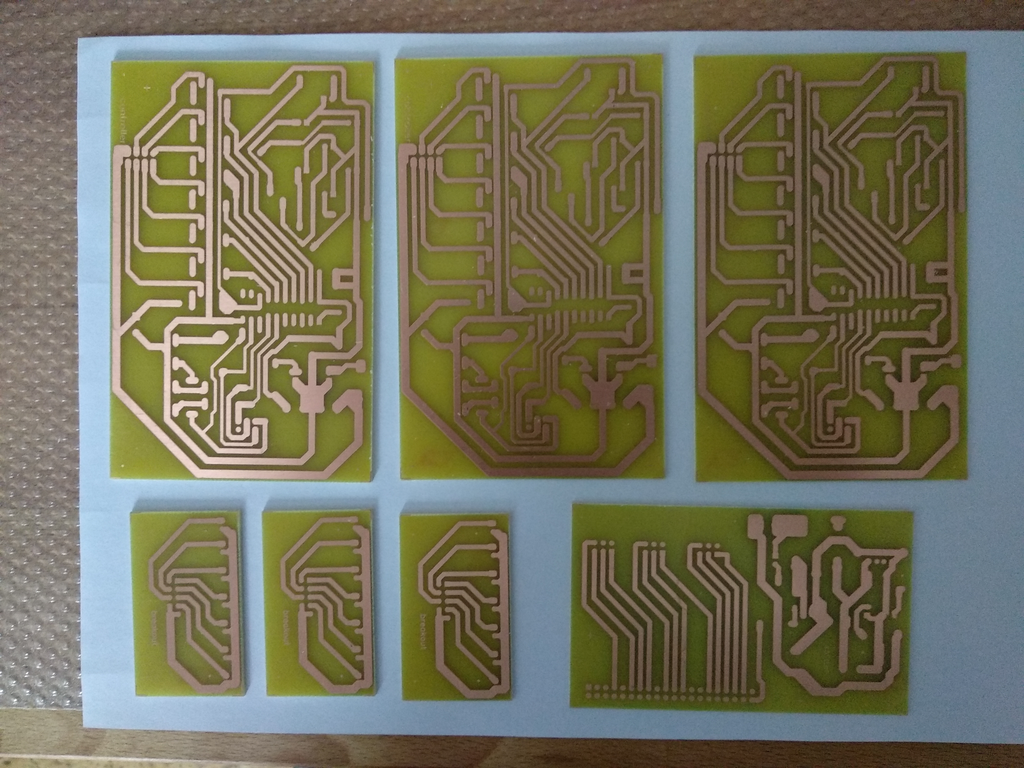

Jednoduchá konstrukce. Konstrukce by sice mohla být ještě jednodušší, pokud bychom se zaměřili pouze na hlavní funkci časomíry, zohlednili jsme však i požadavky na modulárnost, snadnou rozebiratelnost a podporu vývoje a ladění. Všechny desky plošných spojů jsou jednostranné, takže je možné je i amatérsky vyleptat.

Přehledné a jednoduché ovládání. Časomíra má vlastní grafické uživatelské rozhraní založené na interním webovém serveru, které lze používat z počítače, tabletu nebo mobilního telefonu.

Nízká cena. Materiálové náklady (bez skříně) by neměly překročit 5 tisíc korun. Časomíru si tedy mohou dovolit i menší oddíly.

Uvedené vlastnosti návrhu umožňují, aby kdokoli, kdo umí zacházet s páječkou a ovládá počítač na úrovni pokročilého uživatele, byl schopen časomíru, na základě dostupné dokumentace, postavit a oživit.
